三环减速机的介绍
三环减速机是一种先进的传动机械，是我国科研人员发明的一种新型少齿差内啮合行星齿轮传动装置。在足够大的载荷作用下，三环减速机实际接触齿数会大于按重合度计算出的理论啮合齿数，这些齿同时接触并分担载荷，从而提高了齿轮传动的承载能力。他可以广泛应用于矿山、冶金、石油、化工、橡塑、工程、起重运输、轻工等众多领域，一般可替代齿轮行星减速器、摆线针轮减速器、多级圆柱齿轮减速器和蜗杆减速器等使用。
工作原理
三环减速机由三片相同的内齿环板带动一个外齿齿轮出，故称为三环减速机，属平行轴一动轴齿轮传动减速器，齿轮啮合运动属于动轴轮系，具有少齿差行星传动的特征，输出与输入轴间平行配置叉有平行轴圆柱齿轮减速器的特征。其基本型王要由一根便速轴，二根高速轴和三片传动环板构成。各轴均平行配置，相同的两根高速轴带动三片传动环板呈120。相位差作平面运动，传动环板内圆与低速的外圆内接触，通过齿与齿或针销与齿相啮合形成大传动比 各轴的轴端可以单独或同时传输动力。
产品特点
环式传动机构自成体系，按基本型的单级传动，增加 速与低速轴的数量或变更其相互位置，构成若干派生型、单级传动还可以串联成多级传动。该传动装 因采用简单的“平行轴一动轴”三环式传动原理基本构件的运动和受力均衡又充分地运用了功率分 流和多齿内啮合，具有以下特点：
1.承载能力强，使用寿命长:9一侣对齿同时进 入啮合区，可承受过載27倍输出转矩达932KN.M。
2.传动比大、分级密集:单级11--99，双级达9801 级差约11倍。
3.运转平稳:噪声小于78dB振动幅值小于0.025MM。
4.结构紧凑、体积小，重量轻:比普通圆柱齿轮减速 小2/3。
5.装拆与维修方便:平行轴，易损件少易更换。
6.适用性宽广:可制制成卧式、立式、法兰联及结合 传动等结构亦可为专用设备配置非标传动具有多轴端。可供多电机同步传动或带动控制器件，装配型式 及派生系列繁多。
产品说明

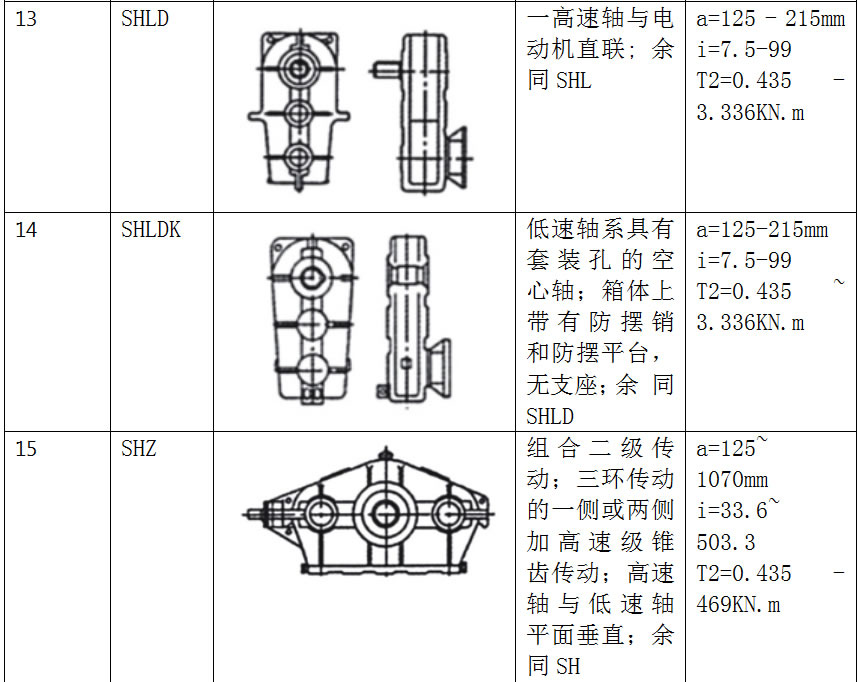

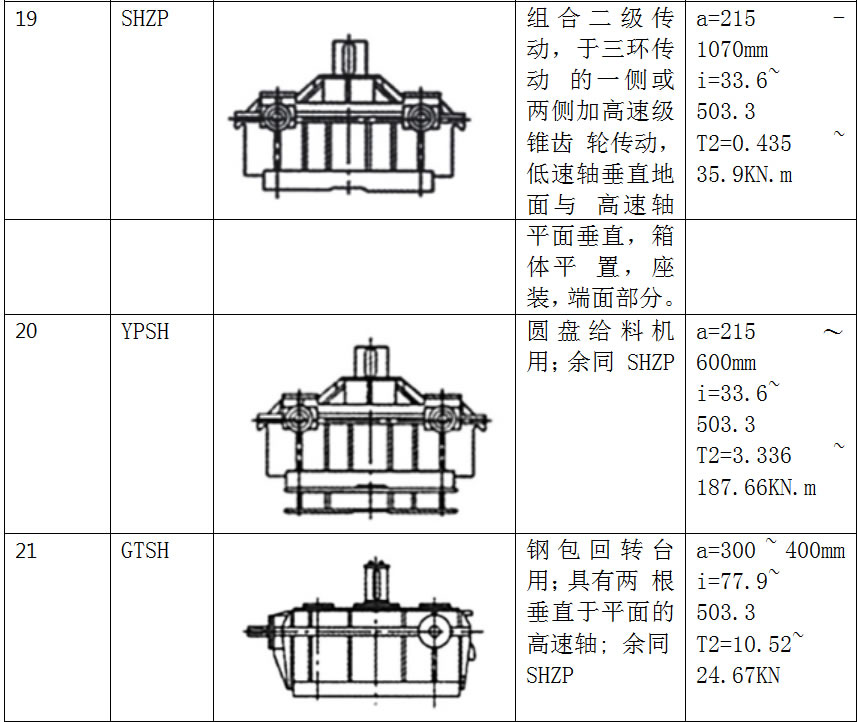

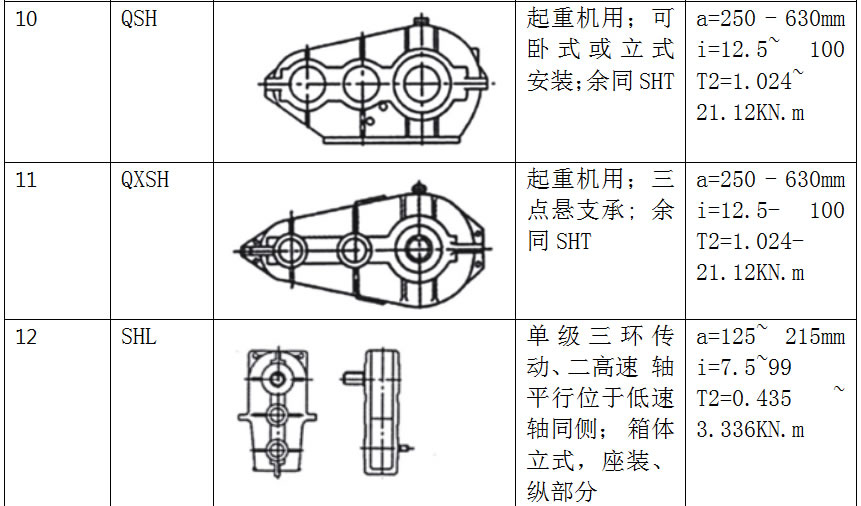

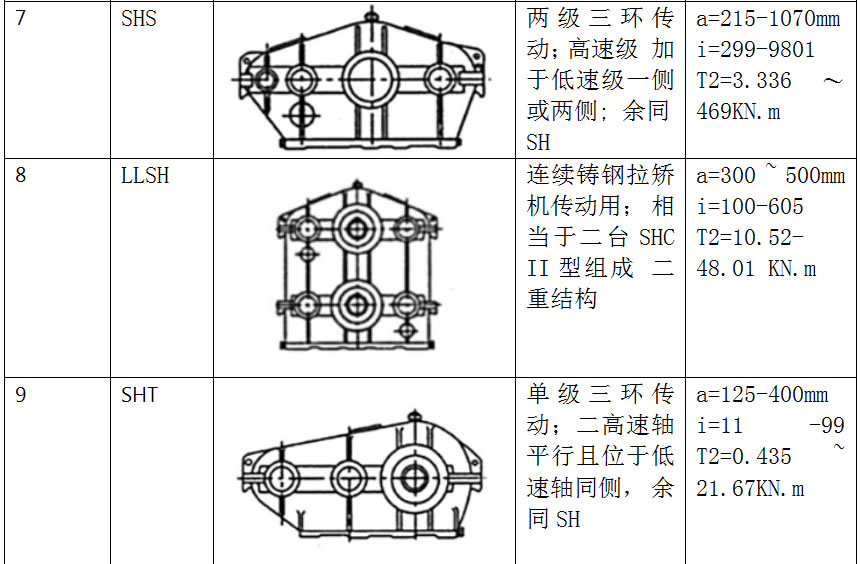

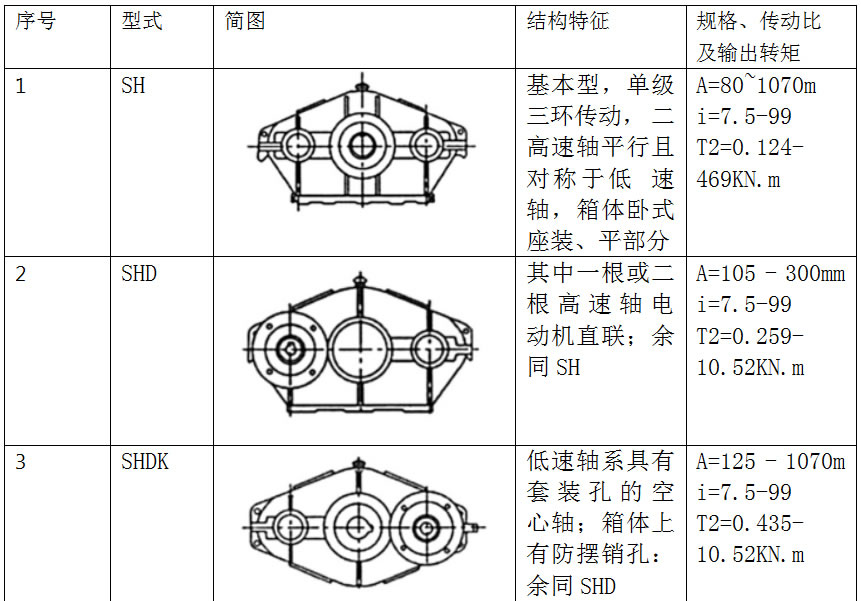

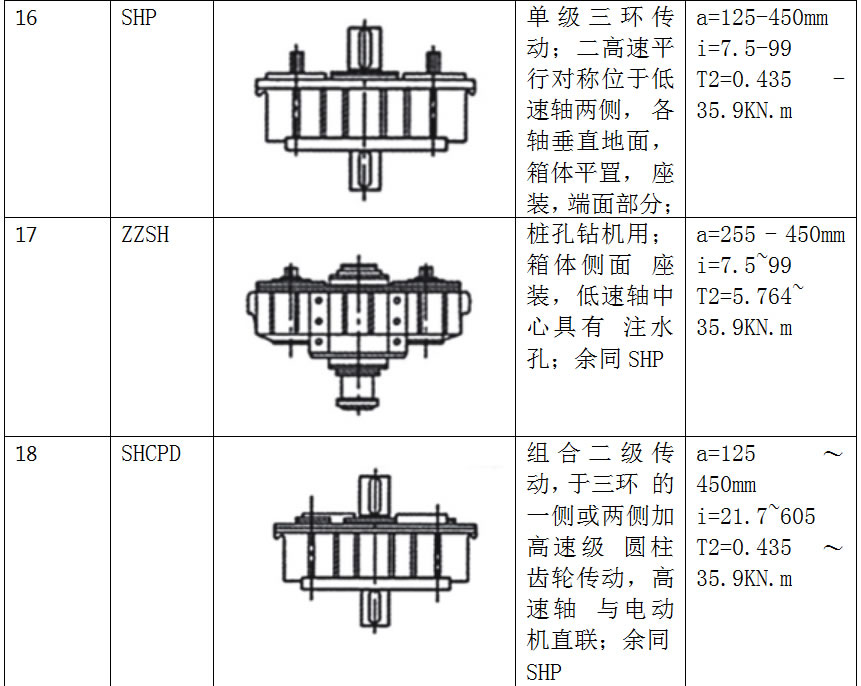

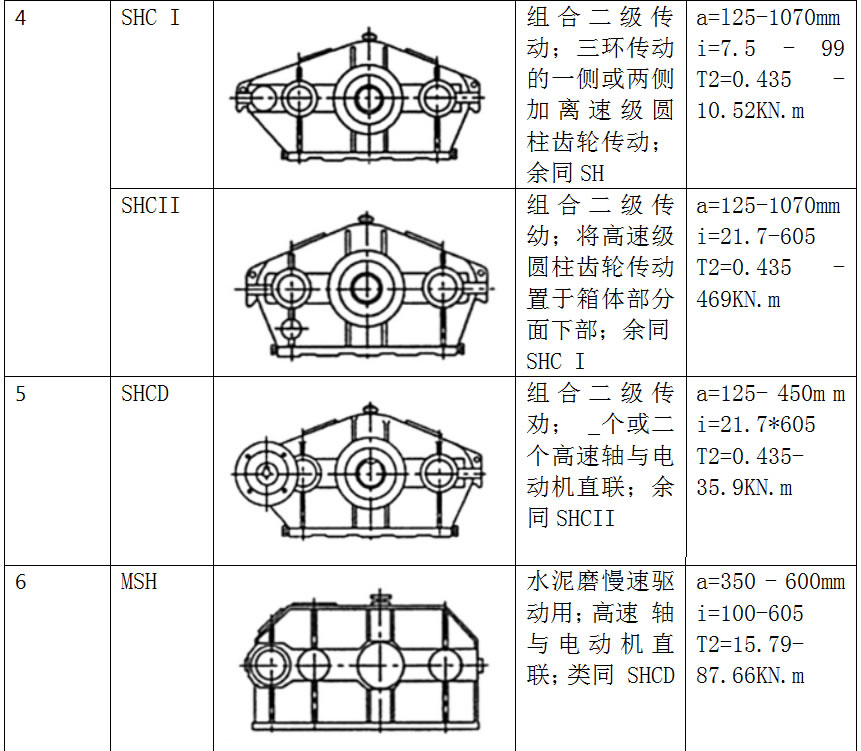

形式、结构特征、基本参数（规格、传动比及输出转矩）
